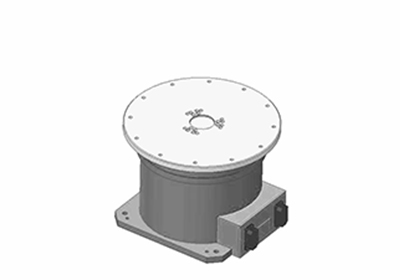

SAIBON系列的單軸水平焊接變位機結構緊湊，以實現環縫焊接為主，焊接變位機作為焊接機器人必不可少的焊輔設備，可以拖拽工件使其焊縫達到理想的焊接位置，提高焊接機器人的焊接精度，穩定焊接質量。
結構組成：
回轉工作臺、回轉支承、單軸支撐座、減速機、驅動裝置、焊接電源、傳動系統、電控箱等。
技術參數
| 型號 | CPH-05 | |
| 額定負載 | 500kg | |
| 變位回轉盤直徑 | 600mm | |
| 回轉角度 | ±360° | |
| 額定轉速 | 90°/S | |
| 重復定位精度 | ±0.1mm | |
| 回轉盤高度 | 800mm | |
| 供電等級 | 三相200V,±10% 50HZ | |
| 絕緣等級 | H | |
工作原理：
單軸水平焊接變位機工作臺有個整體翻轉的自由度，可以將工作翻轉到理想的焊接位置進行焊接，回轉驅動可以實現無極調速，在回轉速度范圍內，承受較大載荷的時轉波動不超過5%，傾斜機構要具有自鎖功能，在較大負荷下不滑動，安全可靠，工作臺還有個旋轉的自由度，可用于些管、盤的焊接。
產品特點：
1、結構緊湊，方便上手操作；
2、采用優等型材制造，質量過關；
3、翻轉臺采用伺服電機驅動，定位精度較高；
4、變位機機架由型鋼和鋼板組焊而成，設計結構合理，具有良好的抗彎能力和防扭曲的能力；
5、工作臺上有分布均勻的放射性T型槽，方便工件對中；
6、額定負載下回轉穩定，提高焊接穩定性；
7、可調性工作臺，具備翻轉角度指針，翻轉精度高。
